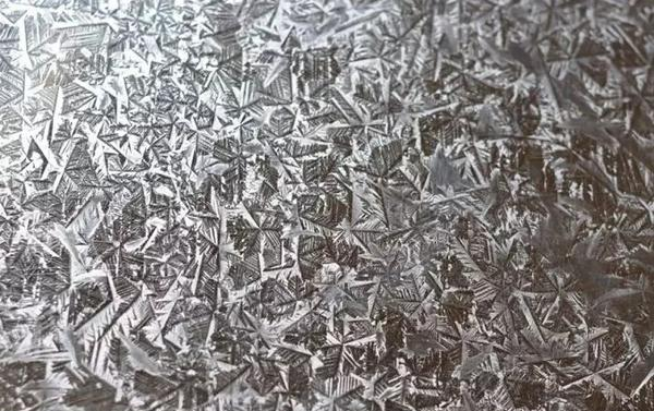

Mempunyai bunga zink yang cantik adalah ciri utama galvanizing hot-dip tradisional dan kepingan logam. Bentuk kristal zink yang paling lengkap adalah serupa dengan kepingan salji atau bintang heksagon, jadi kristal zink yang diperoleh melalui pemeluwapan pada permukaan keluli jalur hot-dip berkemungkinan besar membentuk kepingan salji atau bunga zink berbentuk bintang heksagon.
Cecair zink ketulenan tinggi tidak boleh memejal dan membentuk bunga zink semasa penyejukan kerana ia tidak mempunyai nukleus kristal yang diperlukan. Untuk mendapatkan bunga zink biasa, prasyaratnya ialah menambah dua jenis unsur aloi dengan sifat yang berbeza dalam jumlah yang sesuai kepada larutan zink. Satu jenis unsur aloi larut sepenuhnya dalam larutan zink tetapi hampir tidak larut sepenuhnya dalam zink pepejal, seperti plumbum dan titanium; Satu lagi jenis unsur pengaloian mempunyai keterlarutan tertentu dalam kedua-dua zink cecair dan pepejal, seperti aluminium, timah, antimoni, dll. Jika hanya jenis unsur pengaloian tertentu ditambah, walaupun keadaan permukaan lapisan zink akan berubah selepas pemejalan, ia tidak mencukupi untuk membentuk bunga zink biasa.
Kaedah membentuk bunga zink
Kaedah membentuk bunga zink adalah dengan cuba menjana sejumlah besar nukleus kristal lebih awal, mengurangkan suhu pepejal larutan zink, dan memanjangkan masa pertumbuhan kristal bunga zink, yang memudahkan pertumbuhan bunga zink.
(1) . Menambah unsur lain pada gelombang zink
Apabila unsur pengaloian tertentu ditambahkan ke dalam larutan zink, proses penghablurannya boleh dipanjangkan, dan larutan zink permukaan tidak akan memejal sehingga mencapai suhu eutektik +.
Zink tulen memejal pada 419.5 darjah C. Jika timah (kurang daripada 0.5%) ditambah, aloi zink eutektoid timah tidak akan memejal sebelum mencapai 198 darjah C. Jika kadmium ditambah, aloi zink eutektoid kadmium tidak akan memejal sebelum mencapai 264 darjah C. Jika antimoni (di bawah 0.3%) ditambah, aloi zink eutektoid antimoni tidak akan memejal sehingga mencapai 409 darjah . Selepas menambah plumbum, aloi eutektik zink plumbum tidak akan memejal sehingga mencapai 317 darjah .
Oleh itu, menambah aloi untuk merendahkan takat lebur cecair zink boleh memanjangkan masa pemejalan kepada darjah yang berbeza-beza berbanding dengan zink tulen, memanjangkan masa pertumbuhan kristal bunga zink dan memudahkan pertumbuhan bunga zink. Oleh itu, bunga zink yang lebih besar boleh diperolehi.
(2). Kaedah gas tiupan permukaan
Apabila lapisan zink permukaan hampir menjadi pejal, jika wap atau sulfur dioksida mengalir melalui permukaannya untuk membolehkan hablur bunga zink berkembang dengan lancar, corak yang lebih besar boleh diperolehi. Satu lagi tujuan meniup gas sulfur dioksida adalah untuk membentuk filem oksida padat dan meningkatkan rintangan kakisan lapisan tergalvani.
(3). Kaedah wire mesh
Kaedah ini hanya boleh digunakan pada kepingan nipis tergalvani, yang dicapai dengan menggunakan penggelek magnet untuk membawa mesh dawai keluli bersentuhan dengan permukaan lapisan zink. Disebabkan oleh penyejukan pada titik sentuhan sambungan dawai keluli, zarah pepejal penghabluran pertama kali dihasilkan pada titik ini, membentuk nukleus kristal. Baki cecair zink yang tidak dipejal mula menghablur dan mengembang ke luar, membentuk bunga zink.
(4). Kaedah semburan kabus
Sembur kabus air (campuran air dan wap atau air dan udara) pada permukaan bahagian keluli tergalvani sebelum cecair zink tulen menjadi pejal, menyebabkan nukleus kristal. Cecair zink yang tidak diawet bermula dari titik ini dan meresap ke luar untuk membentuk bunga zink.
(5). Kaedah lain
Sebagai tambahan kepada kaedah di atas, jika permukaan bahagian bersalut boleh licin, lapisan tergalvani boleh menjadi agak nipis, suhu boleh dikawal untuk menurun secara seragam, dan terdapat masa penyejukan udara yang mencukupi, bunga zink yang lebih besar juga boleh diperolehi.
